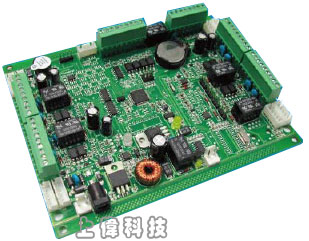

PC-1074B 四門/八門門禁控制板
產品簡介
- 為一系列具有時間紀錄用之終端記錄機，應用於人員出入門禁管制及停車場進出系統。可與電腦連線作業或獨立記錄管制及查詢功能。
- 可依實際需要選擇 RS-232、 RS-422 及RS-485介面，構成多通路即時連線或批次連線系統，並具有串接式印表機介面，可供控控制器立即列印或事後查詢列印之功能。其所具RS-232/RS-485通信介面可搭配本公司或其他相容之TCP/IP轉換器，構成連網迴路。
- 具備Wiegand信號輸入可支援多種讀卡技術，如近接感應卡、指紋、遙控器、長距離卡、磁卡等等之控制器。
- 本系統並具備4個DI(數位輸入點)及4個DO(數位輸出點)可用於燈光、空調、顯像監視、消防、緊急求救等系統控制。
- 其中DI定義為火警信號輸入，接受脈衝式信號，以繼電器鎖定輸出，並以信息通知PC處理，控制器本身亦將驅動相對應之門開啟。
系統特點
- 可獨立單機作業或透過RS-232C或RS-422或RS-485聯網通信，支援TCP/IP網路轉接器(選項)遠端聯機。
- 卡片容量15,000張；記錄32,000筆。並可擴充為最大管制64,000人、記錄64,000筆(選項)。
- 可同時連接8個Wiegand讀卡器或8個RS-485讀卡器，可管制4個門雙向進出，或選項增加另一RS-485埠
- 可擴充至可連接16個Wiegand讀卡器或16個RS-485讀卡器，可管制8個門雙向進出。
- 本系統具備4個DI(數位輸入點)及4個DO(數位輸出點)並可擴充24/48/64 組繼電器輸出做為電梯樓層管制使用，並具備24DI/8DO板供系統功能擴充之用。
- 單獨系統即具備Anti-passback進出防潛回及系統區域防潛回功能,不必經由PC控制。
- 傳輸速率可由2,400 至 38,400 並可加密增加通訊安全性(選項)。
產品規格
尺寸：160(L) x 115(W) x 24.5(H) mm
重量：480g±5%
電源：已濾波之直流 12 V+10%, 1A。不得使用交換式電源(DC 12V)做為電源
消耗電流：0.05 A( 不含推動外加電鎖及警報器 )
傳輸規格：9,600 bps, N,8,1
通信介面：RS-485 (RS-232C、RS-422、TCP/IP<選項>)
最多暫存筆數：32,000筆(64,000筆選項)
最多管制人數：15,000人(64,000人選項)
外接讀卡機：Wiegand 26, 34bits, RS-485
時 間 區：人員8段，操作模式(或自動班別)8段
系統記憶體：6 MB, EEPROM
環境溫度：0℃~ 50℃
環境濕度：5%~95%
|
