ST-77 RADAR分離式水銀液面控制開關-污水用浮球內建水銀開關型
(Mercury Switch)
本系統完全密封，防水特佳、最適合污水、污物池等、水位控制
特點 ：
本控制器水銀開關完全裝在浮球殼內，不受污水雜物之影響，產生誤動作（電極棒易受外界污水、雜物之影響而產生誤動作）
本浮球水銀開關係每個單位單獨控制可配合各廠牌電極式液面控制器，做排水、超水位警報等各種方法控制。
規格 ：
電壓電流：DC 50V / 0.1A
開關種類：水銀開關
電纜長度： 5公尺
溫度範圍 : 10°C ~ 60°C
本開關係低電壓低電流，嚴禁以超電流做測試，以免破壞開關性能。
|
|
按裝方法：
控制器之正確位置宜固定在水池中央，如欲固定在水池側，須避免浮球碰及池壁，以免產生誤動作。

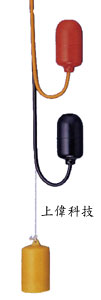

吊錘做定點，束帶固定電纜，浮球設定水位。

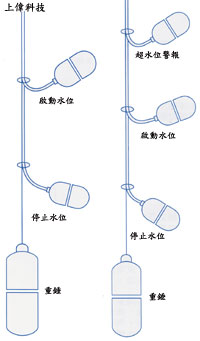

馬達運轉水位降至下球下垂時，關閉馬達，待水位上升至上球上升時，馬達啟動啟動，排水控制異常增水時，再裝一組馬達加裝一組超水未浮球控制開關，（可配合各廠牌液面控制器使用）。
注意事項：
應避免裝置在下列場所，以免誤動作。
進水口及有大波浪附近。
浮球浮動的範圍請勿靠近槽壁或水管等。）
多組浮球使用時，應注意浮球糾纏。
|
|
|
配線時請配合液面控制器使用
（如附圖 液面控制器接線端子盤）
|
|
|
雷達排水位開關
