ITP-04 光纖檢測器

BroField的光纖檢測器主要用於檢測光纖瑕疵的小型手持檢測工具。用於安裝BroField光纖接續子與光纖快速接頭，可目視光纖移動以達最佳接續效果。檢測器雷射為波長650 nm 紅色可見光，可耦合進入單模或多模光纖中。若光纖中存有斷裂點或瑕疵處，該處將反射而呈現紅色光點，此亦可研判光纖之熔接施工品質，以維護光訊號通訊品質。此檢測器可連接SC / ST / FC(直徑: 2.5mm)光纖接頭。若需連接LC 或MU(直徑:1.25 mm)光纖接頭，亦可選購2.5 mm 轉1.25 mm 轉接頭。

檢光纖檢測器內含APC 光功率穩定自動控制電路，係於電源將耗盡時，提供穩定光功率輸出。其雷射光源輸出，可切換成連續光(CW Mode)或脈衝光 (Pulse Mode)，以得到不同檢測視覺效果。保護蓋設計除可避免髒污直接進入雷射接頭處，也可避免因意外啟動雷射使雷射直接照射人體皮膚或眼睛。本產品業已通過RoHS 驗證，並符合國際安規標準。

產品特性

產品規格:

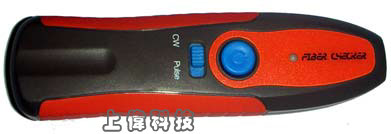

產品名稱及功能

1. 保護蓋 : 預防灰塵髒污接觸，提供遮蔽雷射光防護功能。

2. 啟動按鈕開關( Button Switch ) : 按鈕開關 開/關 雷射光。

3. 模式切換開關(Mode Switch) : 切換連續光(CW Mode)/脈衝光(Pulse Mode)模式。

4. 防滑夾 : 提供夾住防滑功能。

5. 電池蓋 : 打開更換電池。

6. 電池蓋卡榫 : 提供電池蓋夾住鎖緊。

7. LED 指示燈 : Power On 正常操作 綠燈 / Batter Low 紅燈。

操作步驟說明

請注意!! 為預防誤觸電源而啟動雷射，每次操作開始之前，使用者應先確認前端保護蓋扣緊關閉。手持本檢測器時，應隨時保持雷射光源端朝下，避免因誤觸電源開關啟動雷射，切勿直視雷射光源發射端，光纖斷裂或瑕疵處而造成不可預期危險!

1. 確認前端的保護蓋已扣緊關閉。

2. 將底部朝上，下壓釋放電池蓋卡榫處，沿滑溝推開電池蓋。

3. 在電源基作內，依照電源極性之指示，置入兩枚全新1.5 V AAA 電池。

4. 將電池蓋置入沿滑溝前推，電池蓋扣緊關閉。

5. 按下按鈕開關(Button Switch)，啟動電源(Turn On)，保護蓋端面呈紅色光點，指示燈呈綠色，表電池電壓正常。

6. 再按下按鈕開關 (Button Switch)，保護蓋端面雷射熄滅，LED 熄滅，電源關閉。

7. 前端保護蓋打開，將清潔待測光纖或跳接線之SC / ST / FC 接頭，輕輕以直線推入待測光纖接頭，與檢測器內之雷射端面輕微接觸。切勿旋轉待測光纖接頭，以避免刮傷雷射以及光纖端面。若需檢測LC/MU 接頭之光纖或跳接線，需選購2.5 mm 轉1.25 mm 轉換接頭。

8. 按下按鈕開關 (Button Switch)，啟動電源 (Turn On)，雷射光耦合待測光纖中。

9. 使用模式切換開闢(Mode Switch)觀測光纖表面，若光纖表面呈現紅色光點，表該處存在斷裂或熔接不良瑕疵，為維持光訊號通訊品質，應更換光纖或是重新施工該光纖。請參見圖例1。

10. 再按下按鈕開關 (Button Switch) 雷射關閉。

11. 直線輕推脫離接頭。

12. 將保護蓋向上扣緊關閉。

產品維護

1. 操作時應將手置入保護腕繩之中，預防本產品直接落地或是碰撞受損。

2. 按下按鈕開關(Button Switch)，若LED 為紅色時，表電池電壓過低。為使本產品正常工作，應立即更換電池。

3. 前端保護蓋打開後，除清潔之光纖接頭外，應避免異物直接觸碰雷射接頭端，防止雷射端面遭污染或灰塵異物等刮傷。應以適當之清潔工具，隨時清潔雷射端面。請參見圖例2。

4. 若常期不使用本產品時，應將電池取出置身入保存盒中存放。保存之地點應與水氣、高濕、高粉塵、高溫環境等處隔離。

5. 為避免雷射光曝露危險，切勿拆解本產品。
