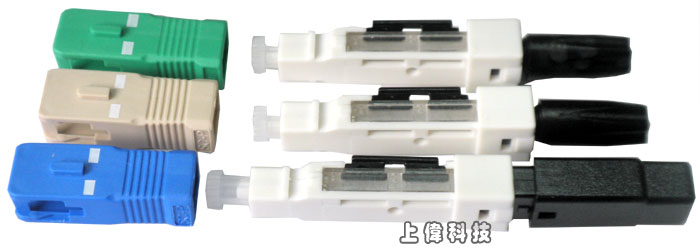

< 圖示 >

　

細部名稱.

步驟1：

　

取下防塵蓋, 清潔接頭,然後插入光纖檢查器.

(若無光纖檢查器, 請忽略此步驟.)

步驟2：

　

套上尾套, 然後套上套管 (3.0mm 光纖和扁平光纜無套管).

< 圖示 >

　

不同光纖的剝線和切割長度.

步驟3：

　

按上圖剝除光纖表層,並以切割刀切出所須長度.

步驟4：

　

將光纖插入快速接頭主體.

步驟5：

　

插入到底並使光纖彎曲.

(可微調至紅光光量最小).

步驟6：

　

取下”解除片”. 在光纖彎曲的同時, 按下主體上的按鈕來完成組裝.

*請確實將按鈕按壓到底.

步驟7：

　

自光纖檢查器取下並套上防塵蓋.

(若無光纖檢查器, 請忽略此步驟.)

步驟8：

套上快速接頭尾套及外罩. 此時組裝已完成.

方法 A：

用指甲將按鈕鬆開.

方法 B：

取下外罩. 用寬原”解除片” 來解除接續.

< 圖示 >

細部名稱.

*使用前,請確認按鈕未壓上. 若已壓上, 請以指甲解開.

步驟1：

取下防塵蓋, 清潔接頭,然後插入光纖檢查器(連接線).

　

*(若無光纖檢查器, 請忽略此步驟.)

步驟2：

　

套上尾套, 然後套上套管(3.0mm光纖和扁平光纜無套管).

光纖尺寸	適用套管
250/900um	0.9
2.0mm	2.0

步驟3：

按圖剝除光纖表層,並以切割刀切出所須長度.

< 圖示 >

Kevlar (凱伏拉) 的方向與位置.)

步驟4：

　

將光纖插入快速接頭主體.

步驟5：

　

將光纖插入到底. 使光纖在鉗口內形成微小彎曲.

(可微調至紅光光量最小)

步驟6：

　

接在光纖彎曲的同時, 按下主體上的按鈕來完成組裝.

*請確實將按鈕按壓到底.

步驟7：

　

按套上尾套但不鎖緊. 剪下Kevlar (凱伏拉)後再完全鎖緊.

步驟8：

　

自光纖檢查器(連接線)取下並套上防塵蓋.

(若無光纖檢查器, 請忽略此步驟.)

步驟9：

　

套上外罩. 此時組裝已完成.

方法 A：

用指甲將按鈕鬆開.

方法 B：

取下外罩. 用寬原”解除片” 來解除接續.
