SD2488/DX2488 TECOM超級數位電話總機
系統簡介
SD / DX 2488 為全數位式電話系統，主機與各型數位話機均為數位式設計。主機採用最先進的PCM 與TDM 整合技術，而主機與各數位話機間，採用2 芯無極性配線（如配線短路，系統會自動閉鎖）。其傳輸模式為2B＋D，所以本系統可以在2 芯配線上同時傳送聲音（VOICE）與資料（DATA）之功能。更利用2B＋D 之架構應用，提供雙向式的秘書插話（OHVA）。因此，現在已可為您在辦公室內預設整體服務數位網路，享受數位系統所能提供的各種彈性服務，以滿足新時代的需求。
主機容量
SD 2488系統主裝置採用串櫃設計，第一機櫃容量擴充滿時，可再串接第二機櫃，大大提升容量擴充的彈性，其容量分述如下：
1. 第一機櫃：
外線容量：一般外線：基本4門，最大16門外線。
數位外線：基本0門，最大30門外線 (8外線卡與T1/E1 PRI卡僅二選一)。
數位分機：基本8門，最大40門分機。
單機分機：基本0門，最大4門單機。
2. 串第二機櫃：
外線容量：一般外線：基本4門，最大8門外線。
數位外線：基本0門，最大0門外線。
數位分機：基本8門，最大40門分機。
單機分機：基本0門，最大4門單機。
產品介紹

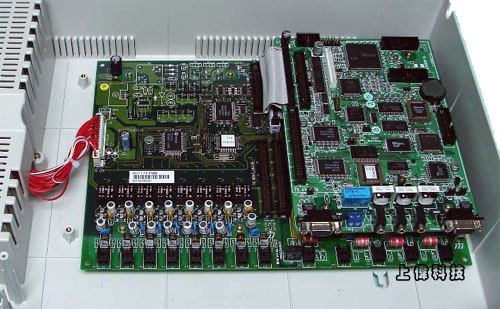

■ SD 2488/主機櫃（編號：SD 2488）
主機櫃中內含電源供應器、408 主機板、中央控制卡
輸入電源：AC90∼240V/ 50-60Hz 輸出電壓：DC 24V(24∼35V)/ 4A
充電電壓：DC 26.2V∼27.0V 充電電流：0.5A
外加電池：24V/20 AH 以下 振鈴電壓：65Vrms
外觀尺寸：503×316×134 mm
■ SD 2488E/擴充機櫃（編號：SD 2488E）
機櫃中內含電源供應器、408 主機板、串櫃連接線
輸入電源：AC90∼240V/ 50-60Hz 輸出電壓：DC 24V(24∼35V)/ 4A
充電電壓：DC 26.2V∼27.0V 充電電流：0.5A
外加電池：24V/20 AH 以下 振鈴電壓：65Vrms
外觀尺寸：503×316×134 mm

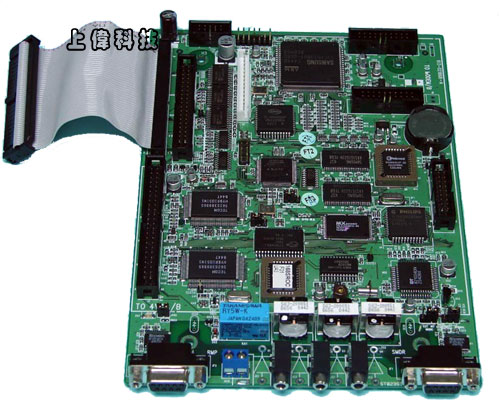

■ 中央控制卡（型號：SD-7712CC）
本卡為中央控制卡，負責控制各卡片的資料與聲音，提供 4 路自動總機或12 路自動總機或12 路語音信箱及中文遠端設定卡、串櫃等擴充插座、8 路外線卡或T1/E1PRI 卡，並提供2 組RS-232 供流水資料輸出及電腦設定專用，另具內部保留音樂、兩組外接音樂源端口、外接擴音器端口、外接擴大鈴端口。

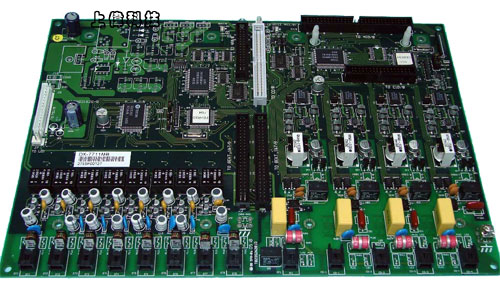

■ 408 主機板（型號：SD-7711MB）
408 主機板，提供4 門外線介面、8 門(2B+D)數位話機回路，用於主機櫃和擴充櫃的主機板，可接任何型式話機，對30 鍵豪華型話機則具秘書插話功能，外線介面具有0km，5km 調整及局線極性反轉值檢測功能，第4 路外線具有FAX 信號偵測功能，並具4 路來電顯示擴充座、兩組分機卡擴充座、一組外線卡擴充座及串櫃連接座。
|
