SD360F/DX360F TECOM超級數位電話總機
系統簡介
SD / DX 360F 為全數位式電話系統，主機與各型數位話機均為數位式設計。主機採用最先進的PCM 與TDM 整合技術，而主機與各數位話機間，採用2 芯無極性配線（如配線短路，系統會自動閉鎖）。其傳輸模式為2B＋D，所以本系統可以在2 芯配線上同時傳送聲音（VOICE）與資料（DATA）之功能。更利用2B＋D 之架構應用，提供雙向式的秘書插話（OHVA）。因此，現在已可為您在辦公室內預設整體服務數位網路，享受數位系統所能提供的各種彈性服務，以滿足新時代的需求。
主機容量
SD / DX 360F系統主裝置採用串櫃設計，第一機櫃有10個自由槽位，容量擴充滿時，可再串接第二機櫃，第二機櫃有11個自由槽位，大大提升容量擴充的彈性，其容量分述如下：
1. 第一機櫃：
外線容量：一般外線：基本0門，最大80門外線。
T1 PRI線：基本0門，最大46門外線(提供兩槽位裝T1或E1 PRI卡)。
E1 PRI線：基本0門，最大60門外線(提供兩槽位裝T1或E1 PRI卡)。
分機容量：數位分機：基本0門，最大160門分機。
單機分機：基本0門，最大160門單機。
2. 串第二機櫃：
外線容量：一般外線：基本0門，最大88門外線。
T1 PRI線：基本0門，最大46門外線(提供兩槽位裝T1或E1 PRI卡)。
E1 PRI線：基本0門，最大60門外線(提供兩槽位裝T1或E1 PRI卡)。
分機容量：數位分機：基本0門，最大176門分機。
單機分機：基本0門，最大176門單機。
產品介紹

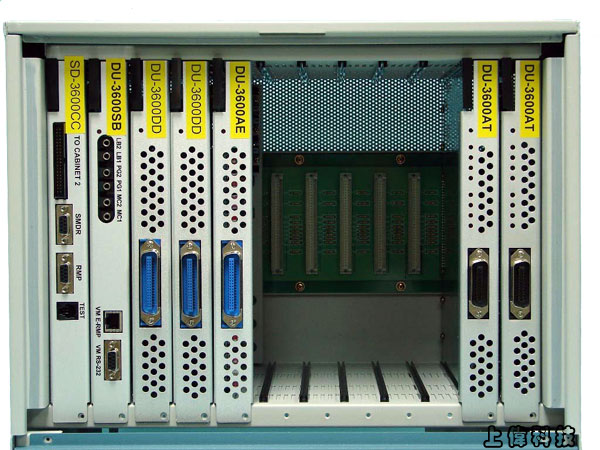

■ 360F 機櫃的設計為主機櫃與擴充櫃兩用。
1.主機櫃具12 槽位，第一槽為中央控制卡專用、第二槽為中央服務卡專用，第3∼12為10 個自由槽，可裝數位分機卡、單機卡、外線卡，第8 及10 為T1/E1 PRI 卡專用槽。
2.擴充櫃具12 槽位，第2∼12 為11 個自由槽，可裝數位分機卡、單機卡、外線卡，第10 及12 為T1/E1 PRI 卡專用槽。
外觀尺寸：435×320×390 mm

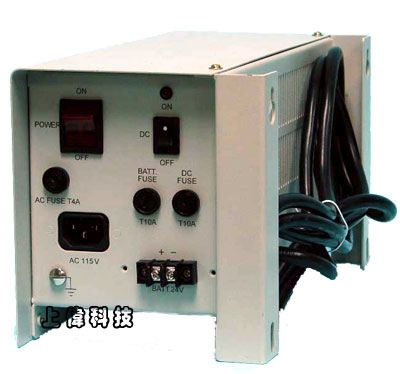

■ 電源供應器（型號：DU-1440PS）
輸入電源：AC110V/ 50-60Hz
輸出電壓：DC 24V(24∼35V)/ 10A
充電電壓：DC 26.2V∼27.0V 充電電流：1A
外加電池：24V/40 AH
外觀尺寸：295×145×168 mm

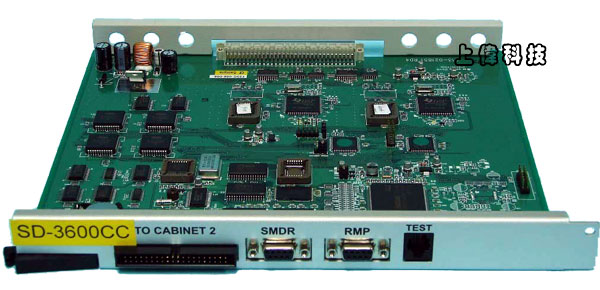

■ 中央控制卡（型號：SD-3600CC）
中央控制卡負責控制各卡片的資料與聲音處理、程式處理及儲存，中央處理器採用32 位元等級的處理器，提供串櫃等擴充插座、2 組RS-232 供流水資料輸出（SMDR）及電腦設定（RMP）專用。

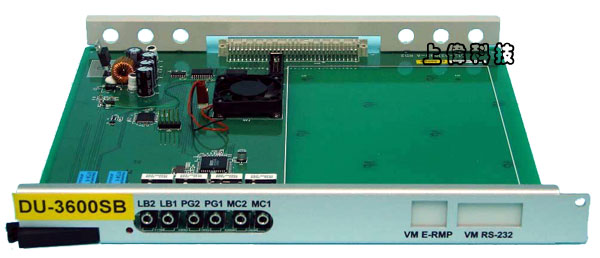

■ 中央服務卡（型號：DU-3600SB）
中央服務卡負責提供系統音源介面，提供內部保留音樂、兩組外接音樂源輸入端口、兩組外部廣播輸出端口、兩組擴大鈴控制端口，另提供12 路語音信箱安裝連接座。
|
