CEI FX-100 萬國全數位交換機

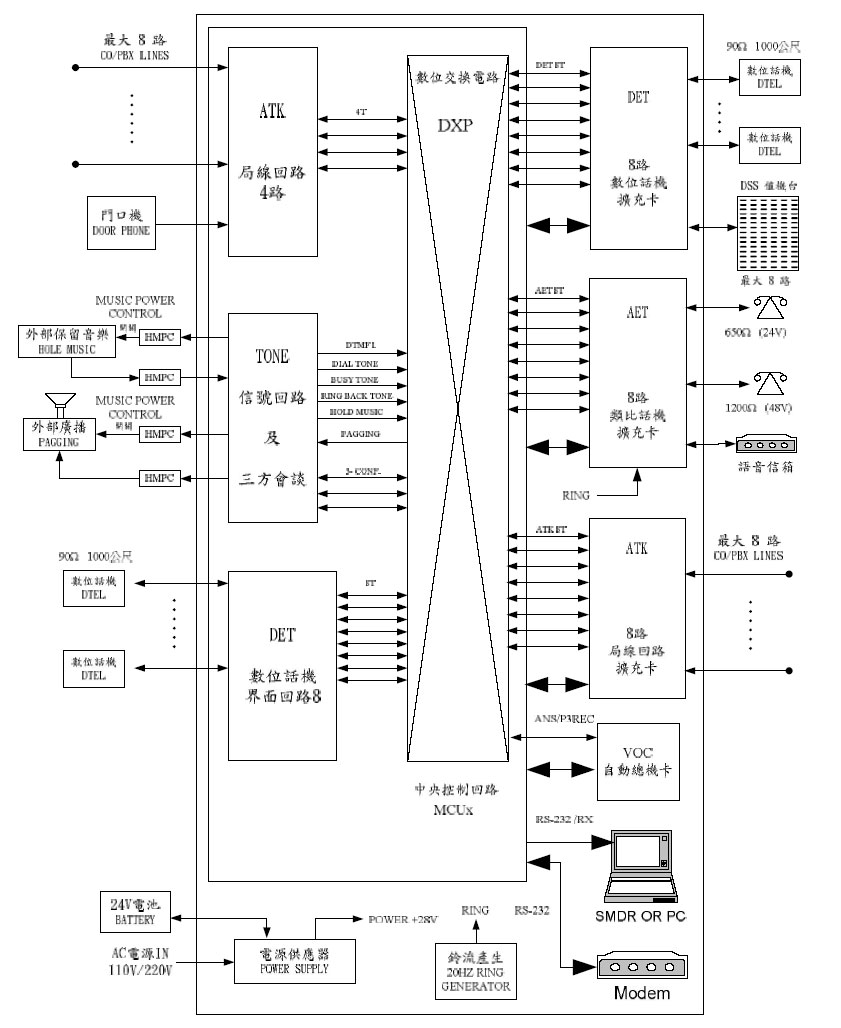

FX-100 系統結構圖
最大實裝容量及架構簡介

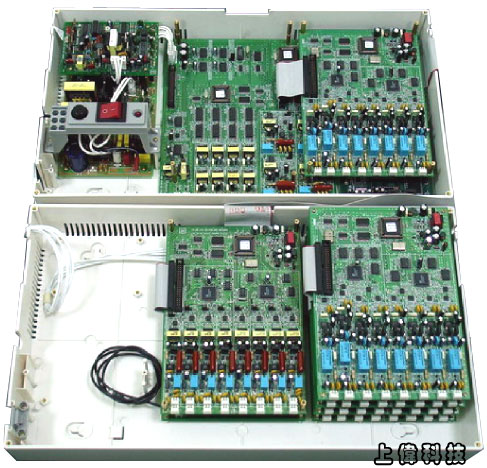

主機櫃部份
主機櫃基本配備為POWER 板及TD48 主機板,通信容量為4 路外線及8 路數位內線，主控卡片可依用戶需求功能選擇搭配MCU、MCU2 或MCU3，其擴充功能卡片最大實裝為6片,加上主機板TD48 總容量為60 路。
各項功能卡片部份
可分為ATK-CID 類比局線卡(含來電顯示功能)、AET 類比分機卡、DET 數位內線卡，每張卡片容量為8 路；另有自動總機卡VOC、鈴流產生器(SIN-RING)、DECT(無線手機漫遊卡)、30 方會談功能晶片⋯等。
擴充機櫃部份
系統容量超出60 路時可加裝一個擴充機櫃，使全系統總容量達到116 路，內含橋接卡及與主機櫃連接之信號排線、電源線，可擴充各項功能卡片7 片，擴充櫃容量可達56 路。
一般說明
系統容量：外線最大52 路，分機最大112 路
系統最大總容量116 路(內線+外線)
交換方式：PCM/TDM 分時多工無阻塞交換
電源：輸入110/240VAC，50/60Hz；輸出28VDC
停電：鋰電池保持記憶2 年，停電轉換卡，備用電池
撥號：PULSE 10~20pps，DTMF，PULSE to DTMF
數位話機配線方式 : 星狀式 2 芯無極性配線,電源由系統供應,不需外加電源.
接口：CO/分機： Molex，T1/E1/ISDN：RJ-45，主櫃與副櫃：40pin 排線
SMDR：RS-232 通訊介面
|
