CEI FX-500 萬國全數位交換機系統

1. 本系統採全數位式交換, 撥號與通話無阻塞, 基本機架最大容量共120 通話路。必要時可連接最多三個延伸機架, 擴充最大容量到504 通話路。

2. 本系統基本機架具有15 個介面卡擴充槽,延伸機架具有16 個介面卡擴充槽,只需增加介面卡,即能達到擴充容量的目標,內線最多可擴充至 504 路,外線最多可擴充至200 路.

3. 採融合式設計, 數位多功能話機與一般單機(含轉盤話機)可混合使用.

4. 本系統若使用一般單機亦收容許多數位多功能話機具有之部份功能, 滿足經濟及功能上的需求。本系統裝設一般單機時, 直接由機櫃接線至單機, 無需另購單機轉換盒及另尋其使用的AC 電源, 兼顧經濟及施工方便.

5. 本系統採用自由埠槽道插入式設計, 介面卡連接器採用歐規DIN41612 標準, 可自行選擇插入自由埠槽道, 並能自動識別卡片種類, 安裝拆卸容易, 便利維修.

6. 電路板採用滑道插卡式熱插拔設計, 與其他廠牌所採用的電路板堆疊式相比, 本系統最大的優點是運作中不需關電源, 即可插拔更換卡片. 插拔內／外線卡片時，不影響其它卡片上通話中的門號. 第二個優點是插拔電路板不需使用任何工具, 而堆疊式在檢修電路板時, 需要關閉電源後, 逐層旋開螺絲, 易造成排線接觸不良及維修不方便.

7. 通話記錄(SMDR, Station Message Detail Recording)為本系統基本功能。列印外線通話記錄, 可選擇只列印一分機, 或以分機彙整列印全部分機的通話記錄,或以分機彙整列印一群分機的通話記錄, 或以流水帳方式列印全部的通話記錄. 採並列式介面, 可直接與市面上一般印表機連接, 無需另購串列轉換介面卡.中央控制卡具有外線通話記錄功能,無需另購記帳介面卡. 可選擇記錄超越有效通話時間的所有電話, 或記錄超越指定長途控撥等級的電話. 可選擇經由串列式界面, 將記錄資料送至個人電腦, 或經由並列式界面直接列印.

8. 控撥方式針對分機有4 種控撥方式:日間手撥管制, 夜間手撥管制, 日間系統速撥管制,夜間系統速撥管制; 針對外線有8 個外線控撥群. 分機可單獨控撥,也可與外線聯合控撥,控撥等級10 級,加上8 個區域碼開放表.因此共有36 種控撥方式,18 等級。

9. 本系統備有自我測試功能, 診斷系統及話機之穩定性, 對初裝機之施工配線良否提供最便利之服務.

10. 中央控制卡具有遙控維護介面, 經過客戶的授權, 本公司維護人員可由電腦連接數據機 RS-232 界面經由外線直接遙控本系統, 提供最迅速的維護服務.

11. 高效率交換式電源, 輸入電壓 110V / 220V, 輸出負荷兼具電池充電及停電轉換之功能,不需另購外加設備. 當備份電池放電到達20 伏特，會自動關閉以保護系統的電器回路。系統電源為DC 28V, 每卡並有獨立之穩電源+5V, -5V 內附無停電裝置, 可浮充至電池。

12. 數位話機採雙色燈識別顯示, 綠色燈為自己使用外線或保留, 紅色燈為他人使用.

13. 數位豪華型話機使用32 字元LCD 液晶顯示幕顯示日期, 時間, 星期, 電話號碼, 來話分機號碼及各種功能設定訊息.

14. 本系統突破傳統閃切做保留時, 經常發生誤保留回鈴現象, 改以複頻音方式保留,絕無因誤操作而產生回鈴的現象, 但亦可以傳統閃切方式保留.

15. 突波及避雷接地設計, 符合FCC(聯邦電信交通委員會) PART 68 規格.

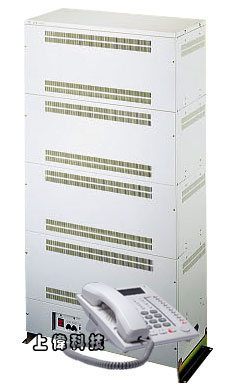

16. 本系統容量可分為 504, 376, 248, 120, 及 64 五種機櫃, 供用戶選擇適合所需但卡片均可互換具融通性.

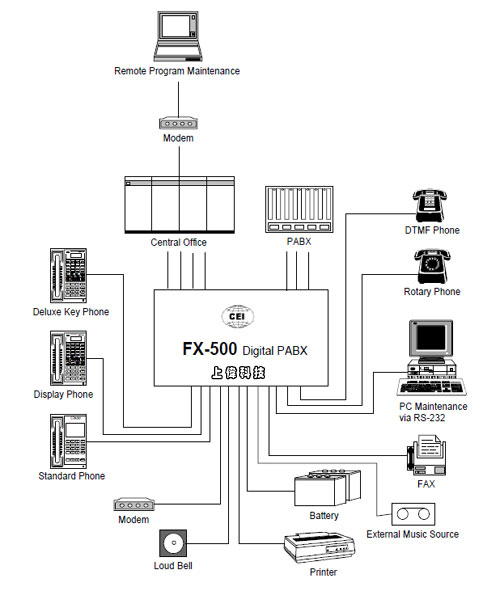

17. 本系統可與各類型交換機配合階層使用, 進行撥號通話及轉接功能.

18. 特別開發的自動總機卡(DISA), 一片卡即含4 路自動總機, 可整組或分組應答外線來話, 並允許對方留言。並具三方會談, 遙控維修, 及背景音樂介面等功能, 提供您比購買市售自動總機更具經濟效率的選擇，並可擴充至 8 路; 從數位話機即可共同或各別每路錄製14 種答話訊息。外線來話經由自動總機卡, 可留電話號碼或數字訊息(可達256 組十六個數字)給指定分機, 被留訊息的分機檢視訊息後, 可按重撥鍵將電話號碼撥出.

19. DLC(Digital Line Card,數位話機介面卡)能連接到八條線，可以是DTEL(數位電話Digital Telephone)， DSS(Direct Select Station 直接選擇分機)主控臺，和經由SLTB(單線電話轉換盒) 轉換的 SLT 電話的任何結合。FX-500 已經加強在DLC 上面的保險絲的運作的便利，當被一個對DLC 連接不相容的電話造成的短路，它自動阻斷電路。而過後當適當終端的設備連接，它自動地恢復。

20. ATC (Analog Trunk Card,類比外線介面卡)能連接到八條線，可以是外線和大門電話的任何結合。ATC 上短暫突波保護裝置符合FCC(聯邦電信交通委員會) PART 68 規格。

21. ALC (Analog Line Card, 類比話機介面卡)能連接到八條線，可以是一般單機和轉盤話機的任何結合。

22. LBC(Leased Line In Band Card,音頻內專線外線介面卡) 能連接八條線到另一個遠端FX-500 的LBC.

23. LTC (Leased Line Trunk Card,專線外線介面卡) 能連接八條線到一個EM4W多工器。

24. MTC(Magnetic Trunk Card，磁石專線外線介面卡) 能連接八條磁石專線或磁石話機。

25. TTC(T1 Trunk Car,T1 外線介面卡) 有 23B+D 線可連接到一條T1 線。

26. ETC(E1 Trunk Card,E1 外線介面卡) 有 30B+D 線可連接到一條E1 線。

27. Tone 介面卡具有 8 路輸入信號, 一個保留音樂源輸入，兩個錄音輸出。兩個外部廣播系統輸出，及一電源控制系統控制警鈴輸出信號，音樂源及外部廣播系統等電源。

28. IP-DID(L)(VOIP 網路多點互連直撥介面卡)，可利用網路來達到兩套互連的功能，不必二次撥號，且可利用SIP TRUNK 達到多點互通的功能。

29. IPX-100(L) (VOIP 網路交換機介面卡；1 套FX-500 系統只可安裝1 張)，可註冊100 隻IP 話機，並支援MPEG4、H.263 壓縮格式。可利用SIP TRUNK 達到多點互通的功能。
