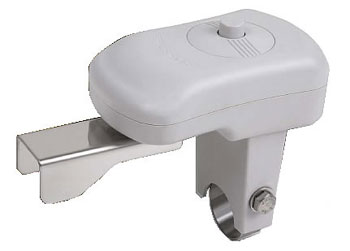

AD-704T 瓦斯切斷器
瓦斯切斷器安裝
1.安裝瓦斯切斷器(AD704T)於瓦斯管上.

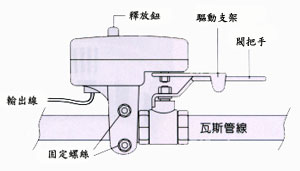

2.確認瓦斯切斷器驅動支架及開關閥把手是否同在一軸心上(如圖).
3.使用固定螺絲將瓦斯切斷器固定於瓦斯管線上然後押住釋放鈕後轉動開關閥把手,看手動轉動是否順暢正常,以確認瓦斯切斷器驅動支架及開關閥把手在同一軸心轉動,如果不在同一軸心上,請鬆開固定螺絲並移動位置使瓦斯切斷器驅動支架及開關閥把手在同一軸心上,然後固定之.
註: 1.瓦斯自動切斷控制器(LK-3000SC)可直接與兩個以上(瓦斯或一氧化碳或偵煙器)偵測器連線控制.
2.瓦斯切斷器具釋放鈕,可手動控制閥體板手的開啟與關閉.
電器規格
適用管徑：6分(3/4")或4分(1/2")
使用電源：DC12V
開關時間及角度：小於10秒/90°
防塵防水等級：IP54
輸出信號：具開/關定位輸出乾接點(COM-NC-NO) 接點容量: 1A/125VAC
復歸方式： 手動 / 電動 ；正向 DC12V切斷器正轉閥體關 ；反向 DC12V切斷器反轉閥體開
外型尺寸：：140L x 62W x 110H mm
|
