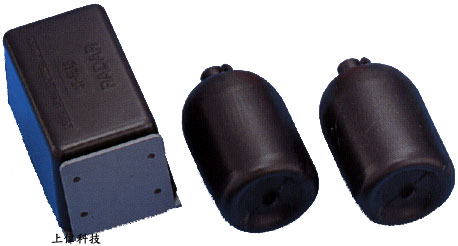

ST-65AB RADAR分離式水位控制開關-水塔用雙浮球
Water Level Switch
- 雷達牌雙錘球液面控制器係性能優異的自動開關 , 利用二個錘球浸在水中時及在空氣中時之不同重量原理操作 , 依水面之昇降自動控制幫浦抽水或給水之用 .
|
特點：

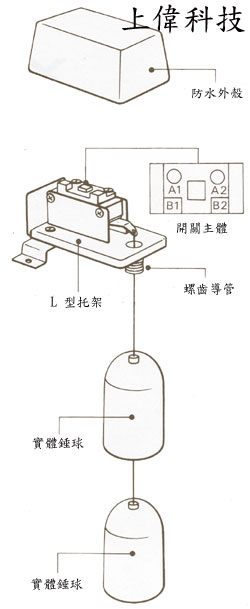

底座設有3/4"螺齒導管直接配裝,附L 型托架以便平面之安裝.
開關器由外殼密封,完全防濕,保持精確性能,延長開關壽命.
實體錘球浸入水中,重心穩定,不漂浮於水面,準確性高.
開關器設有A .B .二個迴路,A端子用於給水,B端子用於抽水.
規格：
220V 7.5A AC 交流電
110V 15A AC 交流電
極數 : 單極
開關壽命 : 斷續 100萬次以上
水面控制範圍 : 0.18 ~ 5公尺
水槽壓力 : 與大氣壓相等
氣溫範圍 : 4°C ~ 80°C
|
|
按裝方法：
-
控制器之正確固定位置宜在水槽頂部中央，如欲固定在水槽內側壁則需注意避免錘球碰及槽壁。
-
將錘球繫在控制器，控制的範圍是由上球的中央到下球的中央部位，按需要加以自由調整。
接線方法：
打開控制器上蓋
-

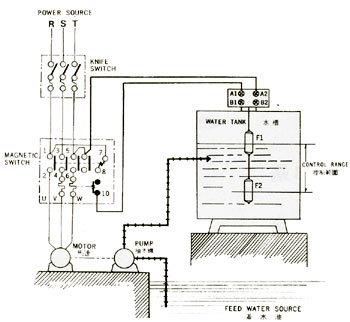

給水時，按圖１方式配線。
-
抽水時，線路須由Ａ改接到Ｂ即可。
-

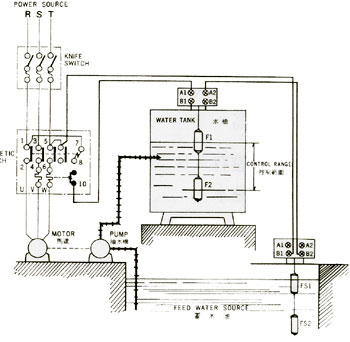

為防止抽水時馬達空轉，需按圖２方式配線
圖一
圖二
運轉模式：
１）給水運轉：
水面上昇到上錘球中央時，幫浦停止；水面下降到下錘球中央時，幫浦開動。
２）抽水運轉：
水面上昇到上錘球中央時，幫浦開動；水面下降到下錘球中央時，幫浦停止。
３）抽水防止馬達空轉（圖２）：
水槽內的控制器作用和（１）相同。
水源處的控制器在水面低於浮球FS2中央時，便停止幫浦，水面超過浮球FS1中央時便恢復正常。
|
