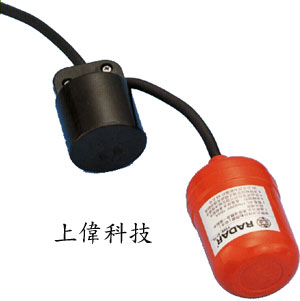

ST-75 RADAR污水用單浮球液面控制開關

Single Float Switch

　

ST-75 RADAR污水用單浮球液面控制開關

　

　

雷達排單浮球污水液面控制器係性能優越的自動開關，利用重量錘及浮球水中高液位，低液位產生傾斜，而滾動鋼珠啟動開關之動作；依水面之昇降自動控制污水幫浦抽水運轉。
特點：

本控制器係封裝在浮球外殼內，不受污水雜物之影響，產生誤動作。

1/2ＨＰ的汙水幫浦可直接使用。

開關器設有A .B .二個迴路,A迴路用於排水運轉，,B迴路用於給水運轉。

規格：

  • 220V／ 110V　7.5A AC 交流電
  • 極數 : 單極，Ａ、Ｂ接點
  • 開關壽命 : 斷續 四萬次以上
  • 電纜長度 : 5公尺
  • 溫度範圍 : 10°C ~ 60°C
    		•  　

    雷達牌 ST-75 單浮球污水開關

    　
    按裝方法：

  • 控制器之正確位置宜固定在水池頂部中央，如欲固定在水池測，需避免浮球碰及池壁。

  • 浮球之控制範圍是由重錘至浮球間之距離而定，依需要鬆開重錘固定螺絲以調整長度。

    •

    接線方法：

  • 1/2ＨＰ以下時可按右圖－方式直接配線。

  • 1/2ＨＰ以上時可按右圖二方式配線。

  • 為防止異常水位，可再加一組開關做為警報或另一組幫浦排水之用（設定位置須比較高）。

    		•  　

    雷達牌 ST-75 單浮球污水開關接線圖

    　

    注意事項：

    應避免裝置在下列場所，以免誤動作。

    進水口及有大波浪附近。（下圖一）

    浮球浮動的範圍請勿靠近槽壁或水管等。（下圖二）

    多組浮球使用時，應注意浮球糾纏。（下圖三）

    出線頭識別，黃青排水、黃棕給水。

    　

    應避免裝置進水口及有大波浪附近

    　

    		 　

    應避免裝置浮球浮動的範圍請勿靠近槽壁或水管等

    　

    		 　

    應避免裝置多組浮球使用時，應注意浮球糾纏

    　
