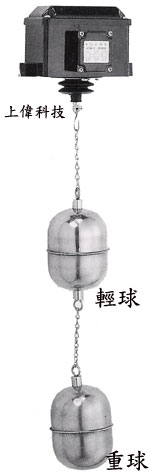

照片-1
2.

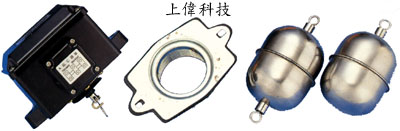

照片-2
3.

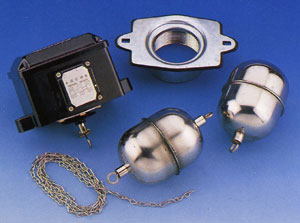

照片-3


上一個商品

　
STR-101 RADAR油位控制液面控制開關-不繡鋼型
　
(Oil Level Control Switch)
　
　
STR-101 RADAR油位控制液面控制開關-不繡鋼型
　
此種液面控制器係利用浮球在各種液體及空氣中之不同重量原理自動操作，適合排水及給水用途，視水平面之變化自動開關幫浦。

　

雷達牌 STR-101 油位控制開關

　

　

雷達牌 STR-101 油位控制開關

　
適用：冷、熱水及各種油類之液體

規格：

  • 220V／ 110V 3A AC 交流電
  • 極數 : 單極
  • 水面控制範圍 : 0.18 ~ 5公尺
  • 水槽壓力 : 與大氣壓相等
    		•
    裝置方法：

  • 將輕球至於上，重球置於下串聯起來。

  • 按左圖於水槽上面鑽孔。

  • 將浮球繫在控制器，控制的範圍是由上浮球的中央到下浮球的中央，可按需要加以調整。

  • 控制器與水槽間裝上墊片，用螺絲鎖緊。

    		•

    雷達牌 STR-101 油位控制開關安裝圖
    　

    雷達牌 STR-101 油位控制開關接線端子

    　

    		 導管裝置
  • 如果水槽裝有２"導管，可依圖說加裝２"接頭裝置。

    • 　

    雷達牌 STR-101 油位控制開關導管裝置

    　

    接線方法：

    打開控制器上蓋

    1. 給水時，按圖１方式配線。

    2. 抽水時，線路須由Ａ改接到Ｂ即可。

    3. 為防止抽水時馬達空轉，需按圖２方式配線

    　

    雷達牌 STR-101 油位控制開關給水及排水配線圖

    圖一

    　

    雷達牌 STR-101 油位控制開關給水時防止馬達空轉配線圖

    圖二

    　

    運轉模式：

    １）給水運轉：

  • 水面上昇到上浮球中央時，幫浦停止；水面下降到下浮球中央時，幫浦開動。

    • ２）抽水運轉：

  • 水面上昇到上浮球中央時，幫浦開動；水面下降到下浮球中央時，幫浦停止。

    • ３）抽水防止馬達空轉（圖２）：

  • 水槽內的控制器作用和（１）相同。

  • 水源處的控制器在水面低於浮球FS2中央時，便停止幫浦，水面超過浮球FS1中央時便恢復正常。
