PG-BUTTON-09/BG 雙色LED 開門按鈕
產品規格

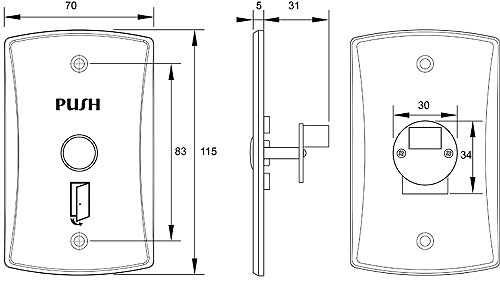

尺寸: 5(H) x 70(W) x 115(L)mm；Size: 5(H) x 70(W) x 115(L)mm
淨重: 124g±5%；Net Weight: 124g±5%
孔距: 83mm；Hole distance: 83mm
材質:鋅合金；Material: zinc alloy
環境溫度/濕度: 0℃ ~ 55℃ /10% ~ 80% ；Operating temperature: 0 ℃ ~ 55℃ / Humidity: 10%~80%
輸入電源: DC 12V 1A；Power : DC 12V 1A
靜態電流: 10mA / 工作電流: 40mA；Standby current: 10mA / Work current: 40mA

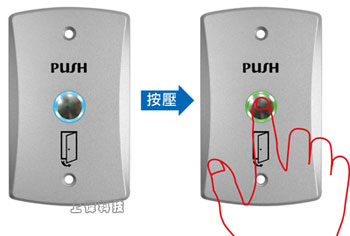

燈號顯示:藍色(通電時) / 綠色(按壓時)；LED indication：Blue(Power on) / Green (Press)
壽命: 3,000,000 次(機械) / 200,000 次(電氣)；Life: 3,000,000 cycles (Mechanical) / 200,000 cycles(Electrical)

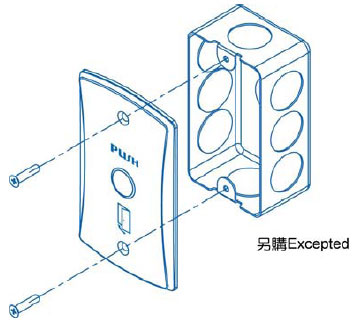

安裝示意圖
配線Wire configuration
|
顏色Color
|
功能Function |
| 灰Gray |
N.C. |
| 黃Yellow |
N.O. |
| 綠Green |
COM. |
| 黑Black |
GND. |
| 紅Red |
LED Power +12VDC |
訂購資訊
PG-BUTTON-09/BG (銀色Silver)
PG-BUTTON-010/BG (金色Gold)
|
