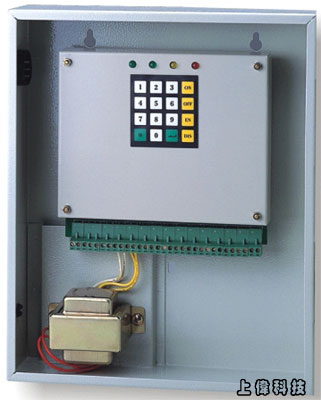

TW-996PRN TOPWORLD感應式門禁控制器

產品簡介

• 配合各類讀卡機使用，來判知使用者身份並控制門戶電磁鎖使用，以便管制人員進出門戶。本主機並具備可設定/解除之門況監視迴路，作為不當開關門之警報輸出使用。

• 在編輯密碼管制下使用按鍵編輯各卡片資料庫並直接存入主機中；或經由電腦系統軟體TW-9900編輯後再載入主機中。當載入完成後，本機即可完全離線獨立作業而不受電腦及通訊線之影響。

產品規格

Switching Power Supply 線路設計

外部線路觸發式重置 (Reset) 功能

操作電壓為 12VDC ± 10% 或 14VAC ± 10%

操作溫度為 -5 ℃到 55 ℃

消耗電流為 12VDC ， 300mA

主處理器 (CPU) 為 8BIT ， 18.432MHz

記憶體為 1024K BIT SRAM ，可儲存 5000 人卡號及 4000 筆歷史資料

必須外接讀卡機使用，讀卡機輸出必須為 Wiegand 26/34 ，其它格式之讀卡機必須事先聲明

提供 12VDC ， 250mA 電源給外部讀卡機使用

TW-986PR-2 可外接兩只讀卡機以便進出皆可讀卡管制，並且可自由設定是否必須管制一進一出防潛回 (Anit-Passback) 功能

四組 LED 顯示控制器狀態

機板殼尺寸為： 17.0( 寬 ) × 15.0( 高 ) × 3.0( 厚 )( 公分 )

機箱殼尺寸為： 25.0( 寬 ) × 30.0( 高 ) × 9.0( 厚 )( 公分 )

機箱材質 1.2mm 防鏽烤漆鐵箱

操作按鍵為 16 鍵薄膜開關

備兩組輸入監視：
1. 輸入點 DI1 為監視開門按鍵動作
2. 輸入點 DI2 為門況監視

所有輸入監視點皆有光藕合晶體保護，可絕對隔離外部干擾

具備兩組電驛乾接點輸出控制：
1. DO1 為控制電磁鎖用。接點容量為 24V-10A
2. DO2 為控制警報喇叭。接點容量為 24V-10A

系統通訊方式為 RS-485 ， 9600 BPS ， POLLING

可用單機編輯或電腦連線編輯載入，惟單機編輯時僅能編入基本功能

TW-9900 系統每一通訊埠可連結 254 台門禁主機

系統連線時可完全單機操作，即當電腦關機或通訊故障斷線時亦可單門操作

62 組時區管制，每組皆可指定有一週七日之管制時段；並具有 2 組時區作為開放門禁用

254 組門禁管制以限制人員進出門戶數

90 組假日設定以配合例假日管制使用

---
