KFC-31 可攜式光源產生器

BroField可攜式光源( Light Source )，為小型化耐用及輕巧設計，專為光纖鋪設工程設計。內建小型化光源 SFP Module ，勿需事先暖機即可啟動雷射光源。可更換不同波長光源之熱插拔設計，模擬不同波長傳輸訊號，諸如波長850 nm / 1300 nm或波長1310 nm / 1550 nm / CWDM 1270 nm ~ 1610 nm或是1625 nm CWDM之光訊號模擬測試。

高穩定及重覆性高之光纖接頭，可直接連接單模光纖(Singlemode Fiber)。

可攜式光源( Light Source )內部電路包含重要的APC 光功率穩定自動控制電路 (Auto Power Control )。APC 電路之功能係電池電源將耗盡時，提供穩定的光功率輸出。

可攜式光源 ( Light Source ) 雷射光輸出，可切換成連續光 (CW Mode) 或是270 Hz / 2 KHz 調變頻率模式 (Modulated Mode) 可得到不同的檢測效果。

保護蓋設計的保護功能，除可避免灰塵或是髒污直接進入雷射接頭處，也可避免因意外地啟動雷射，預防雷射直接照射人體皮膚或眼睛。本產品業已通過RoHS 驗證，並符合國際安規標準。

產品特性

產品規格:

雷射波長 (Wavelength nm)：

　

VSCEL 850; LED 1300

FP LD 1310 / 1550

DFB LD 1310 / 1550

CWDM LD 1310 / 1550 / 1270 / 1290 / 1310 / 1330 / 1350 / 1370 / 1390 / 1410 1430 / 1450 / 1470 / 1490 / 1510 / 1530 / 1550 / 1570 / 1590 / 1610 / 1625

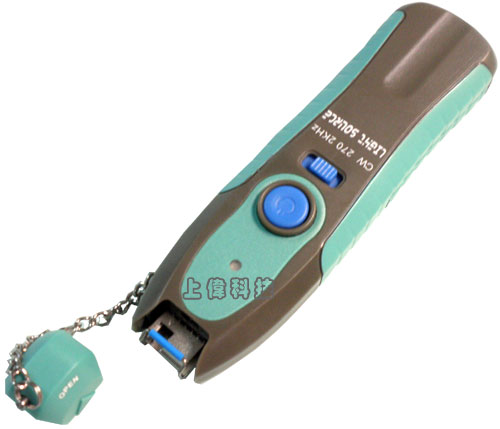

產品諸元名稱及功能

撥開前端防塵蓋，可見SFP LC / SC 光纖接頭。

1. 保護蓋 : 預防灰塵髒污接觸，並提供誤觸保護功能。

2. 小型化光模組(SFP Module) : 可更換不同波長之小型化光模組。

3. LED 指示燈 : Power On 正常操作 綠燈 / Batter Low 電源快耗盡時 紅燈。

4. 啟動按鈕開關(Button Switch) : 按鈕開關 開/關 雷射光源。

5. 模式切換開關(Mode Switch) : 可切換連續光(CW Mode)或是270 Hz / 2 KHz調變頻率脈衝光訊號(Pulse Mode)。

6. 防滑夾 : 提供夾緊防滑的功能。

7. 電池蓋 : 打開可更換電池。

8. 電池蓋卡榫 : 提供電池蓋夾住鎖緊的功能。

操作步驟說明

請注意!!為預防誤觸電源而啟動雷射光源! 每次操作開始之前，使用者應先確認保護蓋扣緊關閉。手持可攜式光源時，應隨時保持雷射光源發射端面朝下，並應避免雷射光源發射端直接對向人體。切勿直視雷射光源發射端，而造成不可預期危險!

1. 確保前端的保護防塵蓋已扣緊關閉。

2. 將底部朝上，下壓釋放電池蓋卡榫處，沿滑溝後推開啟電池蓋。

3. 在電源基座內，依照電源極性之指示，置入兩枚全新 1.5 V AAA 電池。

4. 將電池蓋置入沿滑溝，前推扣緊關閉。

5. 按下按鈕開關(Button Switch)，啟動電源(Turn On)，此時雷射光源呈輸出狀態，同時LED 指示燈綠色，表電池電壓正常。

6. 再按下按鈕開關(Button Switch)，同時 LED 呈現熄滅，關閉電源。

7. 前端保護蓋打開，將清潔之待測光纖接頭或光纖接頭跳接線輕輕推入，待光纖接頭與可攜式光源接頭卡座扣合即可。

8. 按下按鈕開關 (Button Switch)，啟動雷射光電源 (Turn On)，雷射光直接耦合進入待測光纖之中。

9. 更換不同波長之 SFP 光源進行模擬，如 850 nm / 1300 nm 或是1310 nm / 1550 nm / CWDM 1270 nm ~ 1610 nm 或 1625 nm 測試波段。

10. 利用模式切換開關(Mode Switch)切換連續光(CW Mode)或 270 Hz / 2 KHz 調變頻率脈衝光(270 Hz / 2 KHz)模擬不同調變頻率之訊號。

11. 再按下按鈕開關(Button Switch)，LED 指示燈熄滅，雷射光源關閉。

12. 將保護蓋扣緊關閉。

產品維護

1. 操作時應將手置入保護腕繩之中，預防本產品直接落地或是碰撞受損。

2. 按下按鈕開關(Button Switch)，啟動電源檢視LED 為紅色時，表示電池電壓已過低，為使本產品正常工作，應立即更換電池。

3. 前端保護蓋打開後，除清潔之光纖接頭外，應避免其他異物直接觸碰雷射接頭端，以防雷射端面遭污染或被灰塵或異物刮傷。應以適當之清潔工具，隨時注意雷射端面之清潔。

4. 若常期不使用本產品時，應將電池取出，置入保存盒中存放。保存之地點應與水氣、高濕、高粉塵、高溫環境等處隔離。
