< 圖示 >

　

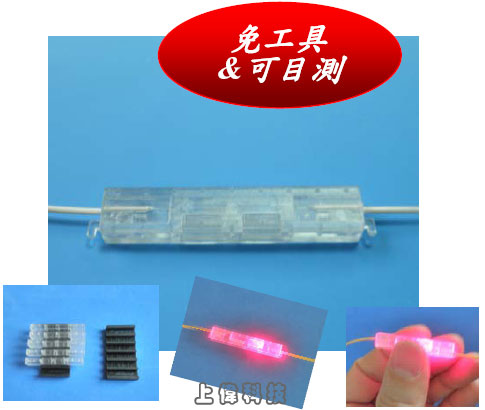

接續按鈕和手臂.

步驟1：

　

請剝除光纖表層並以切割刀切出12.5mm 長度.

步驟2：

　

將900um 光纖插入接續子的右端並推到底.

步驟3：

　

將右側手臂鎖上以固定光纖.

步驟4：

　

重覆步驟1 以完成另一光纖. 將250 或900um光纖插入接續子的另一端並推到底.

步驟5：

　

將左光纖輕彎出一個幅度.

步驟6：

　

當左光纖輕彎出一個幅度時, 迅速按壓接續按鈕.

步驟7：

　

將右側手臂的上鎖解除.

步驟8：

　

此冷熔接已完成.

解除方式：

　

使用寬原”解除片” 來解除接續.

步驟1：

　

請剝除光纖表層並以切割刀切出12.5mm 長度.

步驟2：

　

將將光纖插入接續子的一端並推到底.

步驟3：

　

重覆步驟1 和 2 處理另一端光纖.

< 圖示 >

　

接續子置入工具之方向.

步驟4：

　

將接續子安置於工具凹槽中並扣上.

(您可另設光纖檢查器來檢視此冷熔接成果.)

步驟5：

　

將光纖安置於工具上的海棉中.

　

步驟6：

　

確認兩邊光纖已對上.

(當推動一邊光纖時, 會看見另一邊光纖跟著移動. )

< 圖示 >

　

接續鈕和解除接續鈕.

步驟7：

　

按下工具上的接續鈕來冷熔接.

(此時紅光將完全消失).

步驟8：

　

解開扣鎖並將接續子拿出. 此冷熔接已完成.

方法 A：

將接續子置入工具中並按下”解除接續鈕”.

解除方式：

　

使用寬原”解除片” 來解除接續.
